Cách Đọc Bản Vẽ Kỹ Thuật Thang Máy Tải Hàng Cho Chủ Xưởng

Khi đầu tư vào hệ thống vận chuyển nội bộ, bản vẽ kỹ thuật là ngôn ngữ duy nhất giúp bạn và đơn vị cung cấp hiểu đúng yêu cầu công việc. Đối với một chủ xưởng, việc nắm bắt các thông số trên bản vẽ không chỉ giúp kiểm soát chi phí mà còn đảm bảo thiết bị vận hành ổn định trong thời gian dài. Bản vẽ thang máy tải hàng bao gồm các thông số cốt lõi: kích thước cabin, diện tích thông thủy hố thang, chiều sâu hố pit và chiều cao tầng trên cùng (OH). Hiểu rõ những chỉ số này sẽ giúp bạn tránh được những sai sót đáng tiếc trong quá trình xây dựng hố thang, từ đó tối ưu hóa công năng sử dụng cho nhà máy hoặc kho bãi của mình.

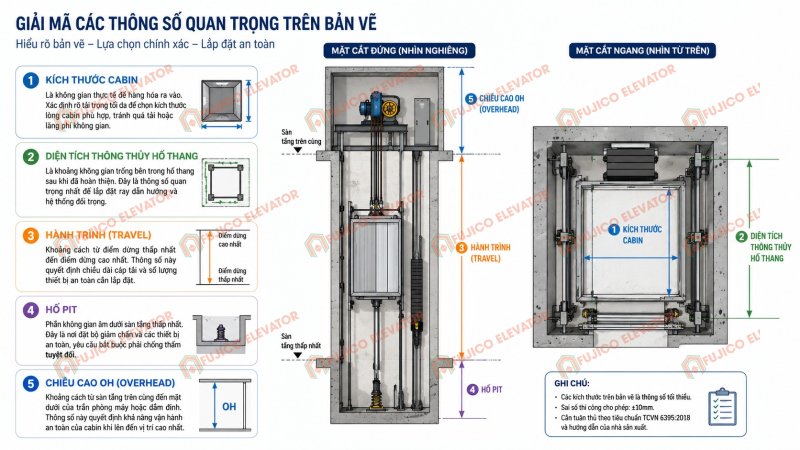

Giải mã các thông số quan trọng trên bản vẽ

Để bắt đầu, bạn hãy hình dung bản vẽ là một mặt cắt đứng và mặt cắt ngang của toàn bộ hệ thống. Dưới đây là những khái niệm kỹ thuật được đơn giản hóa để bạn dễ dàng đối chiếu:

• Kích thước cabin: Đây là không gian thực tế để hàng hóa ra vào. Bạn cần xác định rõ tải trọng tối đa để chọn kích thước lòng cabin phù hợp, tránh tình trạng quá tải hoặc lãng phí không gian.
• Diện tích thông thủy hố thang: Là khoảng không gian trống bên trong hố thang sau khi đã hoàn thiện. Đây là thông số quan trọng nhất để lắp đặt ray dẫn hướng và hệ thống đối trọng.
• Hành trình (Travel): Khoảng cách từ điểm dừng thấp nhất đến điểm dừng cao nhất. Thông số này quyết định chiều dài cáp tải và số lượng thiết bị an toàn cần lắp đặt.
• Hố Pit: Phần không gian âm dưới sàn tầng thấp nhất. Đây là nơi đặt bộ giảm chấn và các thiết bị an toàn, yêu cầu bắt buộc phải chống thấm tuyệt đối.
• Chiều cao OH (Overhead): Khoảng cách từ sàn tầng trên cùng đến mặt dưới của trần phòng máy hoặc dầm đỉnh. Thông số này quyết định khả năng vận hành an toàn của cabin khi lên đến vị trí cao nhất.

Việc Thiết Kế - Thi Công Thang Máy Tải Hàng cần sự chính xác tuyệt đối ngay từ khâu đặt bút vẽ. Nếu hố pit không đạt độ sâu yêu cầu, bạn có thể phải thay đổi thiết kế sang dạng thang máy thủy lực để tiết kiệm không gian, thay vì dùng cáp kéo truyền thống.

Những sai lầm cần tránh khi kiểm tra bản vẽ

Nhiều chủ xưởng thường chỉ tập trung vào tải trọng mà bỏ qua các yếu tố kỹ thuật phụ trợ. Chẳng hạn, tại các kho vận ở khu vực TP.HCM, không gian thường hạn hẹp, việc tối ưu hóa diện tích hố thang là ưu tiên hàng đầu. Tuy nhiên, nếu bạn ép kích thước hố quá nhỏ so với cabin, khoảng hở an toàn giữa cabin và vách hố sẽ bị vi phạm, khiến thiết bị không được cấp phép kiểm định.

Tôi là Lê Hoàng Thái, với kinh nghiệm nhiều năm trong nghề, tôi luôn khuyên khách hàng nên chú trọng vào các chi tiết về nguồn điện và hệ thống thông gió. Dù bạn chọn công nghệ cáp kéo hay thủy lực, bản vẽ phải thể hiện rõ vị trí tủ điều khiển và các điểm treo máy kéo. Việc bố trí tủ điều khiển quá xa hoặc ở nơi ẩm ướt sẽ làm giảm tuổi thọ linh kiện điện tử một cách nhanh chóng.

Tối ưu hóa quy trình lắp đặt

Sau khi đã hiểu cách đọc bản vẽ, bước tiếp theo là phối hợp với đội ngũ kỹ thuật để triển khai. Bạn cần đảm bảo rằng các thông số "độ sai lệch cho phép" được ghi chú rõ ràng. Trong ngành thang máy, sai số cho phép thường chỉ tính bằng milimet. Bất kỳ sự sai lệch nào trong quá trình xây dựng cũng sẽ gây khó khăn cho việc lắp đặt cơ khí sau này.

Việc lựa chọn đơn vị uy tín thực hiện Thiết Kế - Thi Công Thang Máy Tải Hàng sẽ giúp bạn lược bỏ những lo âu về kỹ thuật. Một đơn vị chuyên nghiệp sẽ cung cấp bản vẽ chi tiết, bao gồm cả vị trí đặt các thiết bị an toàn như bộ khống chế vượt tốc (Governor) và hệ thống phanh an toàn.

Nếu bạn đang có ý định lắp đặt thang máy cho nhà xưởng tại Bình Dương, Bà Rịa – Vũng Tàu hay Tây Ninh, hãy đảm bảo rằng bản vẽ của bạn được phê duyệt bởi kỹ sư có chứng chỉ hành nghề. Đừng ngại đặt câu hỏi nếu có bất kỳ thông số nào chưa rõ ràng trên bản vẽ, bởi sự cẩn trọng ngay từ đầu là chìa khóa để hệ thống vận hành bền bỉ.

Chúng tôi luôn sẵn sàng hỗ trợ bạn từ khâu tư vấn khảo sát mặt bằng cho đến khi nghiệm thu bàn giao. Hãy để chúng tôi giúp bạn xây dựng giải pháp vận chuyển hàng hóa tối ưu nhất cho doanh nghiệp của bạn.
