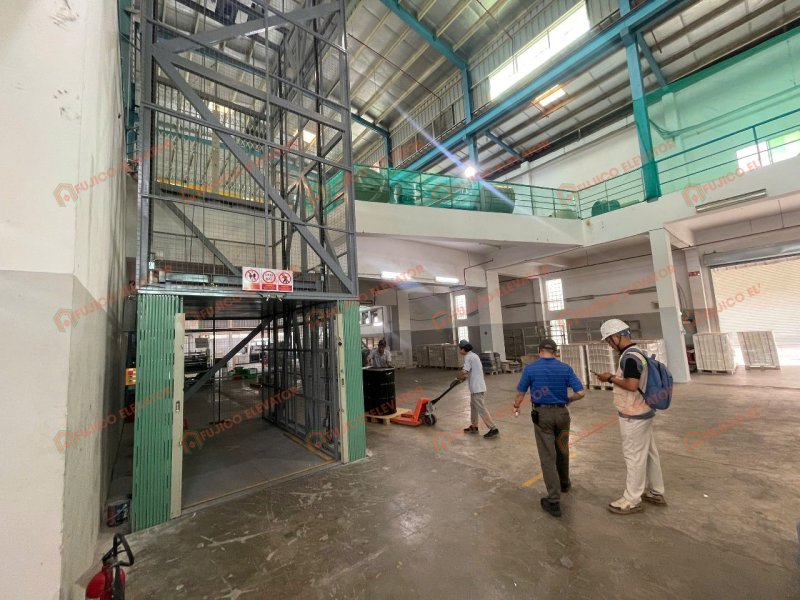

Khung Cabin Thang Tải Hàng Chịu Lực Như Thế Nào? Giải Mã Kết Cấu

Khung cabin thang tải hàng không đơn thuần là một chiếc lồng chứa hàng hóa, mà là hệ thống xương sống chịu toàn bộ tải trọng động và tĩnh trong quá trình vận hành. Khả năng chịu lực của khung được quyết định bởi hệ thống dầm chịu lực chính (dầm đáy và dầm nóc) kết hợp với các thanh đứng (bệ đỡ) được liên kết cứng. Khi thang di chuyển, trọng lượng hàng hóa không đặt trực tiếp lên sàn mà được truyền qua sàn thép xuống dầm đáy, từ đó phân bổ đều vào khung thép và hệ thống ray dẫn hướng. Việc sử dụng vật liệu quá mỏng hoặc thiết kế thiếu sự tính toán về độ võng sẽ dẫn đến hiện tượng rung lắc, kẹt cabin hoặc nghiêm trọng hơn là biến dạng khung khi gặp tình huống phanh khẩn cấp.

Cấu tạo chi tiết của khung cabin chịu lực

Một bộ khung cabin tiêu chuẩn trong ngành thang máy công nghiệp thường bao gồm các thành phần chính được tính toán kỹ lưỡng về khả năng chịu uốn và chịu nén:

• Dầm đáy (Platform Beam): Đây là bộ phận quan trọng nhất, nơi tiếp nhận toàn bộ tải trọng từ mặt sàn. Chúng tôi thường sử dụng thép hình chữ U hoặc I có độ dày từ 4mm đến 8mm tùy vào tải trọng thực tế.
• Thanh đứng (Uprights): Các thanh này kết nối dầm đáy với dầm nóc, đóng vai trò chịu lực nén chính. Khi cabin di chuyển, các thanh này phải đảm bảo độ cứng vững để không bị xoắn vặn.
• Dầm nóc (Crosshead): Nơi gắn hệ thống treo, puli hoặc các điểm neo cáp. Dầm nóc phải đủ khỏe để chịu được lực kéo từ động cơ, đặc biệt là khi thang khởi động hoặc dừng đột ngột.

Tại sao không thể tối giản độ dày của khung cabin?

Nhiều khách hàng khi yêu cầu thi công thang máy tải hàng thường mong muốn giảm độ dày vật liệu để tiết kiệm chi phí hoặc tăng không gian lòng cabin. Tuy nhiên, dưới góc độ kỹ thuật, đây là rủi ro lớn. Khung cabin không chỉ chịu tải trọng tĩnh (hàng hóa) mà còn chịu tải trọng động (lực quán tính khi thang dừng, lực tác động từ bộ khống chế vượt tốc). Nếu khung quá mỏng, dưới tác động của rung chấn thường xuyên, các mối hàn sẽ bị nứt, dẫn đến mất ổn định kết cấu.

Hơn nữa, nếu bạn đang vận hành các hệ thống phức tạp, việc bảo trì thang máy tải hàng, thực phẩm định kỳ là bắt buộc để kiểm tra các mối hàn và độ thẳng đứng của khung. Kỹ sư tên là Tuấn – người có hơn 15 năm kinh nghiệm trong nghề của chúng tôi – luôn nhấn mạnh rằng: "Một khung cabin yếu không chỉ làm hỏng hàng hóa mà còn đe dọa trực tiếp đến tuổi thọ của động cơ và hệ thống ray".

Điểm chịu lực chính và phân bổ tải trọng

Trong thiết kế cơ khí, chúng tôi áp dụng nguyên lý phân bổ lực đều. Trọng tâm của hàng hóa nên được đặt vào giữa sàn cabin. Nếu hàng hóa lệch tâm, momen uốn sẽ tác động lên các thanh đứng và ray dẫn hướng. Đối với các loại thang có tải trọng lớn, hệ thống khung phải được gia cường thêm các thanh giằng chéo để triệt tiêu lực xoắn.

Đối với các đơn vị kinh doanh dịch vụ ăn uống tại TP.HCM, việc thiết kế thi công thang máy thực phẩm đòi hỏi khung cabin phải đảm bảo độ bền nhưng vẫn phải tối ưu hóa không gian. Ở những dòng thang này, khung thường được làm bằng inox 304 để đảm bảo vệ sinh và chống ăn mòn, nhưng độ dày của thép định hình bên trong vẫn phải tuân thủ nghiêm ngặt các quy chuẩn an toàn.

Kinh nghiệm thực tế từ hiện trường

Để đảm bảo thang máy của bạn luôn vận hành an toàn và bền bỉ, việc lựa chọn đơn vị thi công uy tín là yếu tố tiên quyết. Chúng tôi cam kết cung cấp các giải pháp thang máy với khung cabin đạt chuẩn, vật liệu thép chất lượng cao, đảm bảo khả năng chịu tải vượt trội và an toàn tuyệt đối cho người vận hành. Nếu bạn cần tư vấn về thiết kế hoặc thực hiện bảo trì thang máy tải hàng, thực phẩm, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được khảo sát và báo giá chi tiết nhất.
