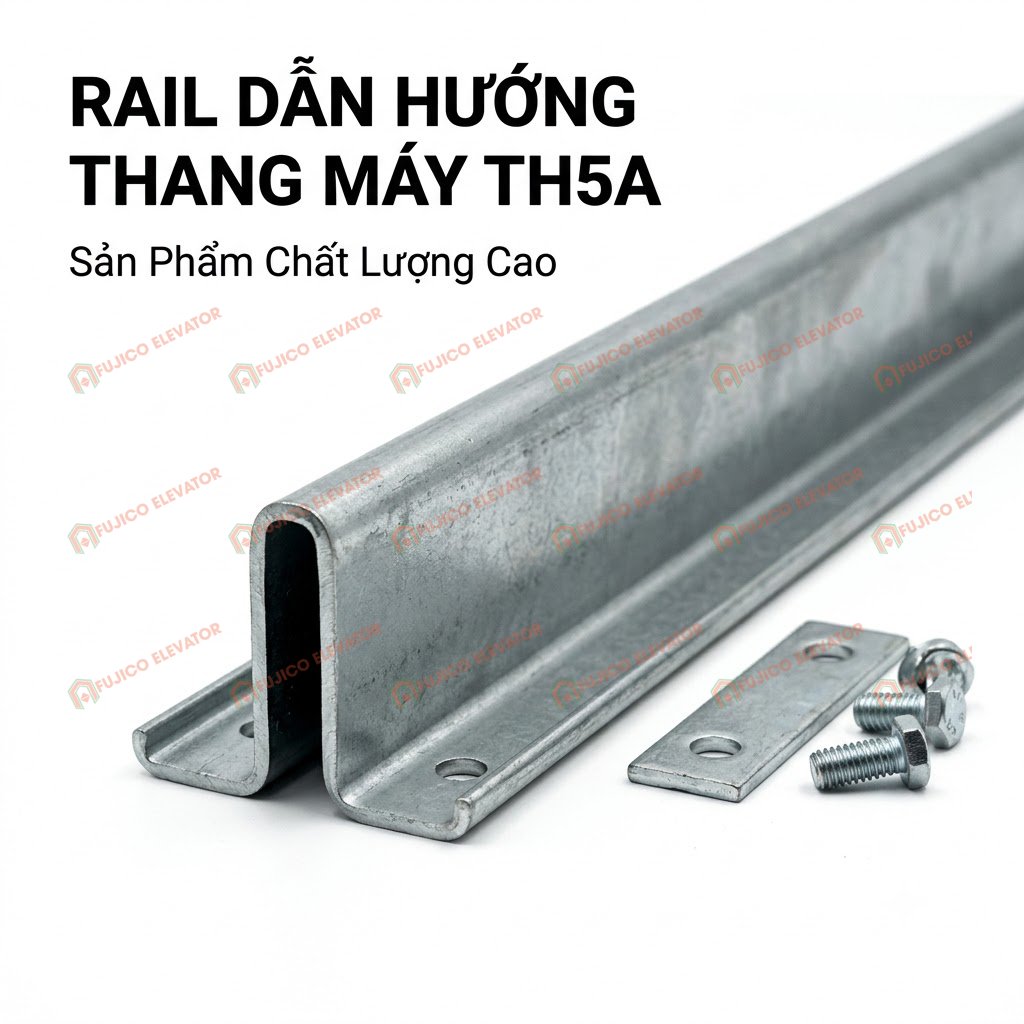

Thiệu Rail Dẫn Hướng Thang Máy TH5A
Trong hệ thống thang máy tải hàng, rail dẫn hướng đóng vai trò cốt lõi giúp định hướng chuyển động của cabin và đối trọng, ngăn ngừa rung lắc và đảm bảo độ chính xác khi dừng tầng. Rail dẫn hướng TH5A là dòng ray chuyên dụng được thiết kế cho các loại thang máy có tải trọng vừa và nhỏ, đặc biệt phổ biến trong thang nâng hàng, thang máy thực phẩm và các hệ thống vận chuyển nội bộ trong nhà xưởng.
Fujico Elevator Việt Nam cung cấp rail dẫn hướng TH5A với nhiều quy cách khác nhau, bao gồm chiều dài tiêu chuẩn, chiều dài cắt theo yêu cầu, bản vẽ lỗ bắt vít linh hoạt. Sản phẩm được gia công từ phôi thép cán nguội hoặc thép kết cấu có độ cứng cao, bề mặt được mài phẳng hoặc bào nhẵn giúp giảm ma sát tối đa khi guốc trượt hoặc con lăn dẫn hướng di chuyển. Các model phổ biến gồm TH5A-70x65x9, TH5A-75x62x10, TH5A-89x62x16 và các biến thể theo đặt hàng riêng.
Bảng Giá Rail Dẫn Hướng TH5A Theo Model Tiêu Chuẩn
Dưới đây là bảng giá tham khảo cho các model rail TH5A thông dụng. Giá thực tế phụ thuộc vào số lượng, chiều dài yêu cầu và yêu cầu gia công bề mặt. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chi tiết và chính xác nhất cho từng dự án.
| Model Rail | Kích Thước Mặt Cắt (mm) | Chiều Dài Tiêu Chuẩn (mm) | Vật Liệu | Đơn Giá |
|---|---|---|---|---|
| TH5A-70x65x9 | 70 x 65 x 9 | 3000 – 5000 | Thép Q235 / Q345 | Liên hệ |
| TH5A-75x62x10 | 75 x 62 x 10 | 3000 – 5000 | Thép Q235 / Q345 | Liên hệ |
| TH5A-89x62x16 | 89 x 62 x 16 | 3000 – 6000 | Thép Q235 / Q345 | Liên hệ |
Bảng Giá Rail TH5A Theo Vật Liệu Và Xử Lý Bề Mặt
Tùy theo môi trường lắp đặt (khô ráo, ẩm ướt, thực phẩm, hóa chất nhẹ), khách hàng có thể lựa chọn loại rail có lớp phủ bề mặt phù hợp. Bảng dưới đây so sánh giá theo phương án vật liệu và xử lý bề mặt.
| Loại Vật Liệu | Xử Lý Bề Mặt | Khả Năng Chống Mài Mòn | Ứng Dụng Khuyến Nghị | Đơn Giá Tham Khảo |
|---|---|---|---|---|
| Thép Q235 | Bào nhẵn, không phủ | Trung bình | Thang tải trong nhà, môi trường khô | Liên hệ |
| Thép Q345 | Mài phẳng | Cao | Thang tải tần suất cao, tải nặng | Liên hệ |
| Thép không gỉ SUS304 | Đánh bóng | Rất cao, chống ăn mòn | Thang máy thực phẩm, môi trường ẩm | Liên hệ |
Bảng So Sánh Kỹ Thuật Các Loại Rail Dẫn Hướng TH5A
Để giúp khách hàng dễ dàng lựa chọn, Fujico Elevator Việt Nam cung cấp bảng so sánh các thông số kỹ thuật quan trọng giữa các biến thể rail TH5A thường dùng.
| Thông Số | TH5A-70x65x9 | TH5A-75x62x10 | TH5A-89x62x16 |
|---|---|---|---|
| Chiều rộng mặt làm việc (mm) | 65 | 62 | 62 |
| Chiều dày thân (mm) | 9 | 10 | 16 |
| Mô men quán tính trục Y (cm^4) | 25 – 32 | 30 – 38 | 45 – 55 |
| Trọng lượng lý thuyết (kg/m) | 7.5 – 8.2 | 8.0 – 8.8 | 11.5 – 12.8 |
| Độ thẳng cho phép (mm/5m) | 0.8 | 0.7 | 0.5 |
| Tải trọng thang khuyến nghị (kg) | 500 – 1500 | 1000 – 2000 | 1500 – 3500 |
| Loại guốc trượt phù hợp | Guốc trượt nhỏ, con lăn nhỏ | Guốc trượt trung bình | Guốc trượt lớn, con lăn kép |
Phụ Kiện Và Linh Kiện Thay Thế Cho Rail Dẫn Hướng TH5A
Để đảm bảo hệ thống ray dẫn hướng hoạt động ổn định lâu dài, việc sử dụng các phụ kiện đồng bộ là rất quan trọng. Fujico Elevator Việt Nam cung cấp đầy đủ các linh kiện đi kèm, giúp khách hàng thuận tiện trong việc thay thế và bảo trì.
| Tên Phụ Kiện | Kích Thước / Thông Số | Vật Liệu | Mô Tả Ngắn | Đơn Giá |
|---|---|---|---|---|
| Kẹp ray cá | Phù hợp mặt cắt TH5A | Thép tấm 8mm – 10mm | Dùng để nối hai đoạn ray, đảm bảo độ đồng trục | Liên hệ |
| Bulong – đai ốc nối ray | M12 x 35 / M12 x 40 | Thép cường độ cao 8.8 | Bộ bulong, long đen, đai ốc cho mối nối ray | Liên hệ |
| Kẹp cố định ray vào hố thang | Theo bản vẽ lắp đặt | Thép Q235, sơn tĩnh điện | Chân đế bắt vào tường bê tông hoặc khung thép | Liên hệ |
| Guốc trượt dẫn hướng | Loại nhỏ, trung bình | Vỏ thép, lõi composite | Giảm ma sát, mài mòn thấp khi trượt trên bề mặt ray | Liên hệ |
Bảng Báo Giá Rail Dẫn Hướng TH5A Gia Công Theo Yêu Cầu
Ngoài các quy cách tiêu chuẩn, Fujico Elevator Việt Nam nhận gia công rail dẫn hướng TH5A theo bản vẽ kỹ thuật riêng của khách hàng. Bảng giá dưới đây giúp quý khách ước tính chi phí cho các yêu cầu đặc biệt như khoan lỗ bắt vít theo bước, cắt vát đầu nối hoặc mài bóng bề mặt.
| Hạng Mục Gia Công | Mô Tả Chi Tiết | Dung Sai Cho Phép | Đơn Giá |
|---|---|---|---|
| Cắt chiều dài theo đơn | Cắt ray TH5A thành đoạn dài 1000 – 6000mm | ± 1.0 mm | Liên hệ |
| Khoan lỗ bắt vít | Khoan lỗ theo bản vẽ, khoảng cách lỗ bất kỳ | ± 0.3 mm | Liên hệ |
| Vát mép đầu nối | Vát cạnh hai đầu để lắp kẹp ray cá chuẩn xác | ± 0.2 mm | Liên hệ |
| Mài bóng bề mặt lăn | Mài phẳng và đánh bóng bề mặt tiếp xúc guốc trượt | Độ nhám Ra ≤ 1.6 | Liên hệ |
Đánh Giá Chất Lượng Rail Dẫn Hướng TH5A Tại Fujico Elevator Việt Nam
Rail dẫn hướng TH5A do Fujico Elevator Việt Nam cung cấp được đánh giá cao nhờ sự kết hợp giữa vật liệu tốt, quy trình gia công chính xác và kiểm soát chất lượng chặt chẽ. Mỗi thanh ray trước khi xuất xưởng đều được kiểm tra độ thẳng, độ phẳng bề mặt và kích thước mặt cắt bằng các dụng cụ đo chuyên dụng.
Thứ nhất, thép nền của rail TH5A được lựa chọn kỹ lưỡng từ các nhà máy luyện kim uy tín trong nước. Hàm lượng carbon và tạp chất được kiểm soát để đảm bảo độ cứng cần thiết nhưng vẫn giữ được khả năng gia công cắt gọt ổn định. Với các dòng ray dùng cho thang tải nặng, chúng tôi khuyến nghị dùng thép Q345 có giới hạn chảy cao hơn để tránh biến dạng vĩnh viễn trong quá trình vận hành lâu dài.
Thứ hai, bề mặt làm việc của rail được gia công với độ chính xác cao. Nhờ công nghệ bào và mài phẳng, bề mặt ray đạt độ nhẵn cần thiết để giảm ma sát với guốc trượt hoặc con lăn. Điều này giúp cabin di chuyển êm ái, hạn chế tiếng ồn và giảm hao mòn cho toàn bộ hệ thống dẫn hướng.
Thứ ba, các mối nối ray được thiết kế chuẩn để đảm bảo độ liền mạch. Kẹp ray cá và bulong cường độ cao giúp cố định hai đầu ray với nhau một cách chắc chắn, ngăn ngừa dịch chuyển ngang và đảm bảo guốc trượt không bị vấp khi đi qua mối nối. Đây là điểm thường bị xem nhẹ nhưng có ảnh hưởng rất lớn đến cảm giác vận hành thực tế.
Hướng Dẫn Đặt Hàng Rail Dẫn Hướng TH5A
Để đặt hàng rail dẫn hướng thang máy TH5A tại Fujico Elevator Việt Nam, quý khách có thể thực hiện theo các bước sau:
- Bước 1: Xác định thông số kỹ thuật cần mua, bao gồm model ray, chiều dài tổng cộng, số lượng thanh và yêu cầu về khoan lỗ bắt vít nếu có.
- Bước 2: Gửi bản vẽ bố trí ray hoặc thông số tải trọng thang máy cho đội ngũ kỹ thuật của Fujico để được tư vấn lựa chọn mặt cắt phù hợp.
- Bước 3: Nhận báo giá chi tiết qua email hoặc Zalo. Chúng tôi phản hồi nhanh trong thời gian ngắn để đảm bảo tiến độ dự án.
- Bước 4: Chốt đơn hàng và xác nhận phương thức giao nhận. Hàng hóa được đóng gói cẩn thận, đảm bảo không cong vênh, xước bề mặt trong quá trình vận chuyển.
- Bước 5: Nhận hàng, kiểm tra số lượng và quy cách, sau đó tiến hành lắp đặt theo hướng dẫn của kỹ sư Fujico.
Những Lưu Ý Khi Lựa Chọn Rail Dẫn Hướng TH5A Cho Công Trình
Việc chọn đúng loại ray dẫn hướng không chỉ phụ thuộc vào tải trọng thang máy mà còn liên quan đến tốc độ di chuyển, chiều cao nâng và tần suất sử dụng. Với các thang máy tải hàng có chiều cao nâng trên 10 mét, độ cứng vững của ray càng quan trọng để hạn chế dao động ngang khi cabin di chuyển ở tầng cao. Trong trường hợp này, model TH5A có chiều dày thân lớn hơn nên được ưu tiên.
Khách hàng nên cung cấp chính xác khoảng cách giữa các lỗ bắt vít trên hố thang để Fujico gia công lỗ khoan sẵn trước khi giao hàng. Việc này giúp quá trình lắp đặt tại công trình nhanh hơn đáng kể, tránh phải khoan lại, gây tốn thời gian và nguy cơ lệch vị trí lắp đặt. Ngoài ra, nếu dự án sử dụng thang máy thực phẩm trong môi trường ẩm ướt hoặc có yêu cầu vệ sinh cao, nên chọn loại ray thép không gỉ SUS304 để kéo dài tuổi thọ và đảm bảo an toàn thực phẩm.
Bảng So Sánh Rail TH5A Tiêu Chuẩn Và Rail Gia Công Tùy Chỉnh
Nhiều khách hàng băn khoăn giữa việc sử dụng rail tiêu chuẩn có sẵn và đặt gia công theo bản vẽ. Bảng so sánh sau sẽ giúp quý khách hiểu rõ sự khác biệt và lựa chọn giải pháp tối ưu cho công trình của mình.
| Tiêu Chí | Rail TH5A Tiêu Chuẩn | Rail TH5A Gia Công Tùy Chỉnh |
|---|---|---|
| Thời gian giao hàng | Nhanh, thường có hàng sẵn hoặc sản xuất trong thời gian ngắn | Lâu hơn do cần gia công theo bản vẽ riêng |
| Độ chính xác lỗ bắt vít | Khoan theo bước tiêu chuẩn | Khoan chính xác theo khoảng cách yêu cầu thực tế |
| Khả năng tối ưu chi phí | Phù hợp công trình chuẩn, ít phát sinh | Phù hợp công trình đặc thù, tránh lãng phí vật tư |
| Tương thích lắp đặt | Có thể cần điều chỉnh nhỏ tại công trình | Lắp đặt nhanh, ít sai số |
| Đơn giá | Liên hệ | Liên hệ |
Cam Kết Của Fujico Elevator Việt Nam Khi Cung Cấp Rail TH5A
- Sản phẩm chính hãng: Rail dẫn hướng TH5A được sản xuất và kiểm soát chất lượng nghiêm ngặt, không sử dụng vật liệu thải loại hoặc tái chế kém chất lượng.
- Gia công đúng bản vẽ: Chúng tôi cam kết gia công đúng kích thước, dung sai và vị trí lỗ khoan theo yêu cầu kỹ thuật của từng dự án.
- Báo giá cạnh tranh: Là đơn vị trực tiếp thiết kế và sản xuất, Fujico tối ưu chi phí giúp khách hàng tiết kiệm ngân sách đầu tư mà vẫn đảm bảo chất lượng.
- Hỗ trợ kỹ thuật đầy đủ: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn lựa chọn mặt cắt ray, bố trí lắp đặt và cung cấp bản vẽ lắp ráp chi tiết.
- Giao hàng toàn quốc: Chúng tôi vận chuyển rail dẫn hướng TH5A đến mọi công trình trên cả nước với biện pháp đóng gói bảo vệ chống cong vênh tối đa.
- Đồng bộ phụ kiện: Ngoài ray, Fujico cung cấp trọn bộ kẹp ray cá, bulong cường độ cao và chân đế cố định, giúp hệ thống dẫn hướng hoạt động ổn định dài lâu.
- Chính sách linh hoạt: Hỗ trợ đổi trả nếu sản phẩm có lỗi do quá trình gia công, đảm bảo quyền lợi tối đa cho khách hàng.
- Tư vấn tận tâm: Không chỉ bán sản phẩm, chúng tôi đồng hành cùng khách hàng từ khâu khảo sát đến lắp đặt hoàn thiện và bảo trì định kỳ.
Liên Hệ Đặt Mua Rail Dẫn Hướng Thang Máy TH5A
Nếu quý khách đang cần mua rail dẫn hướng thang máy TH5A cho công trình nhà xưởng, kho bãi hay thang máy thực phẩm, hãy liên hệ ngay với Fujico Elevator Việt Nam để được tư vấn loại ray phù hợp và nhận báo giá cạnh tranh nhất thị trường. Chúng tôi cam kết mang đến giải pháp dẫn hướng bền bỉ, êm ái và an toàn cho mọi hệ thống nâng hạ tải trọng.
Hotline/Zalo: 0922.331.335 (Mr Thái) – 0923.00.1818 (Mr Nam)
Email: [email protected]
Đội ngũ kỹ thuật của Fujico sẵn sàng hỗ trợ quý khách đo đạc, tư vấn bản vẽ và giải đáp mọi thắc mắc liên quan đến rail dẫn hướng TH5A cũng như các phụ kiện thang máy tải hàng khác.
